Black Boxは設備の一元操作・監視を実現できるソリューションを長年にわたり提供し、効率良く働ける環境整備のお手伝いをしています。
従来の製品と比べ、安価でありながら操作性や利便性が高く、製造業界など多くの企業でご利用いただいています。

今回ご紹介するBlack BoxのKVXシリーズは、物理的な接続をするだけで複雑な設定無しで離れた場所から簡単にPCや機械の遠隔操作を実現できます。
※デモ機の無料貸出しについて、お問い合わせ・お申し込みはこちらから

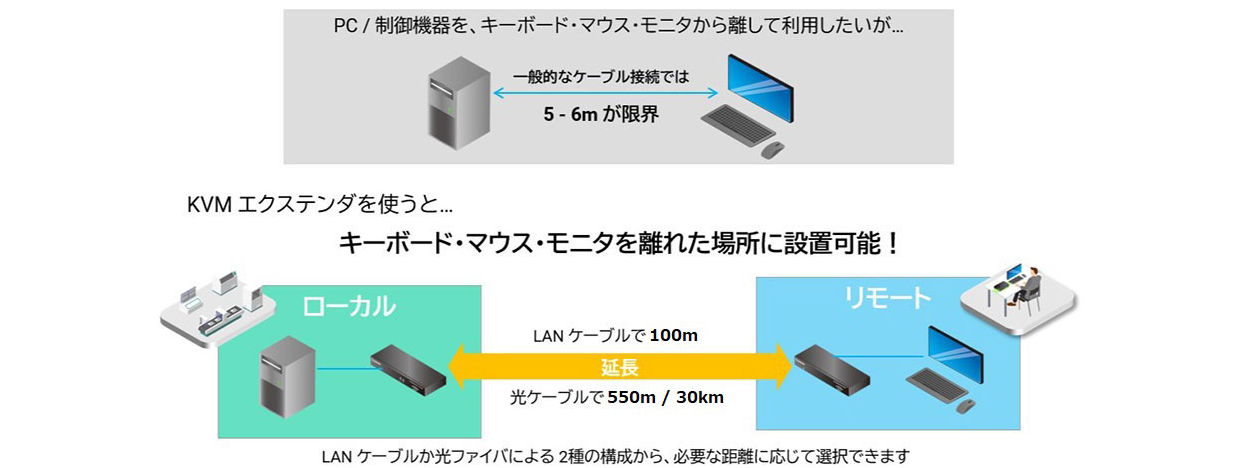

KVMエクステンダとは

PCを離れた場所から操作できる延長機器です。

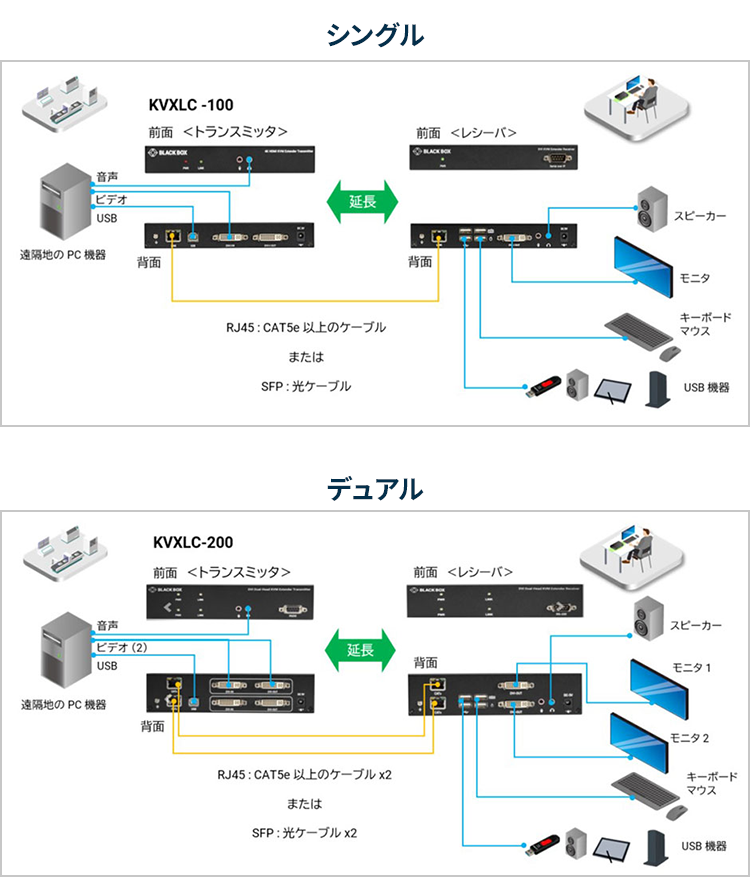

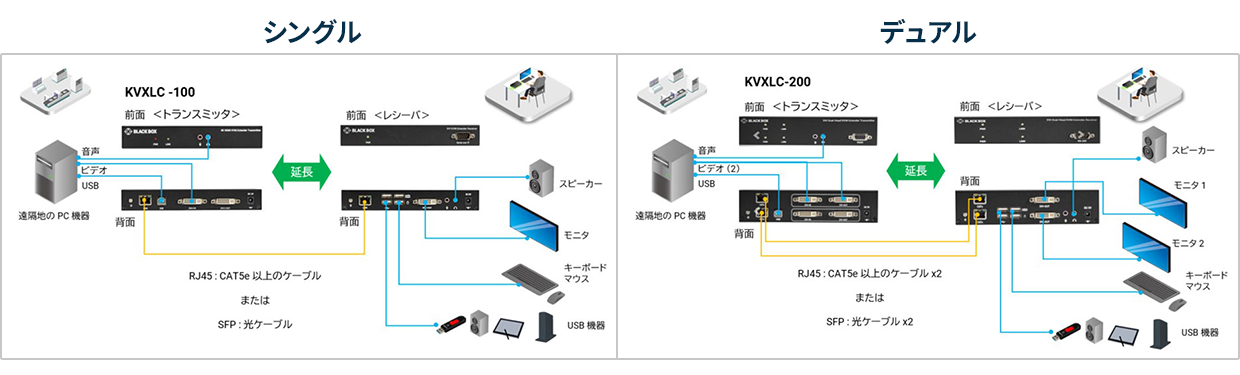

構成はシンプル

KVXシリーズは、離れたPCを1台（シングル）または2台（デュアル）のモニタで遠隔監視、遠隔操作できるエクステンダです。
キーボード・マウス・モニタのほか、スピーカーやUSBも利用できます。

製品動画

KVXLC（シングルモニタ）

KVXLC（デュアルモニタ）

導入事例

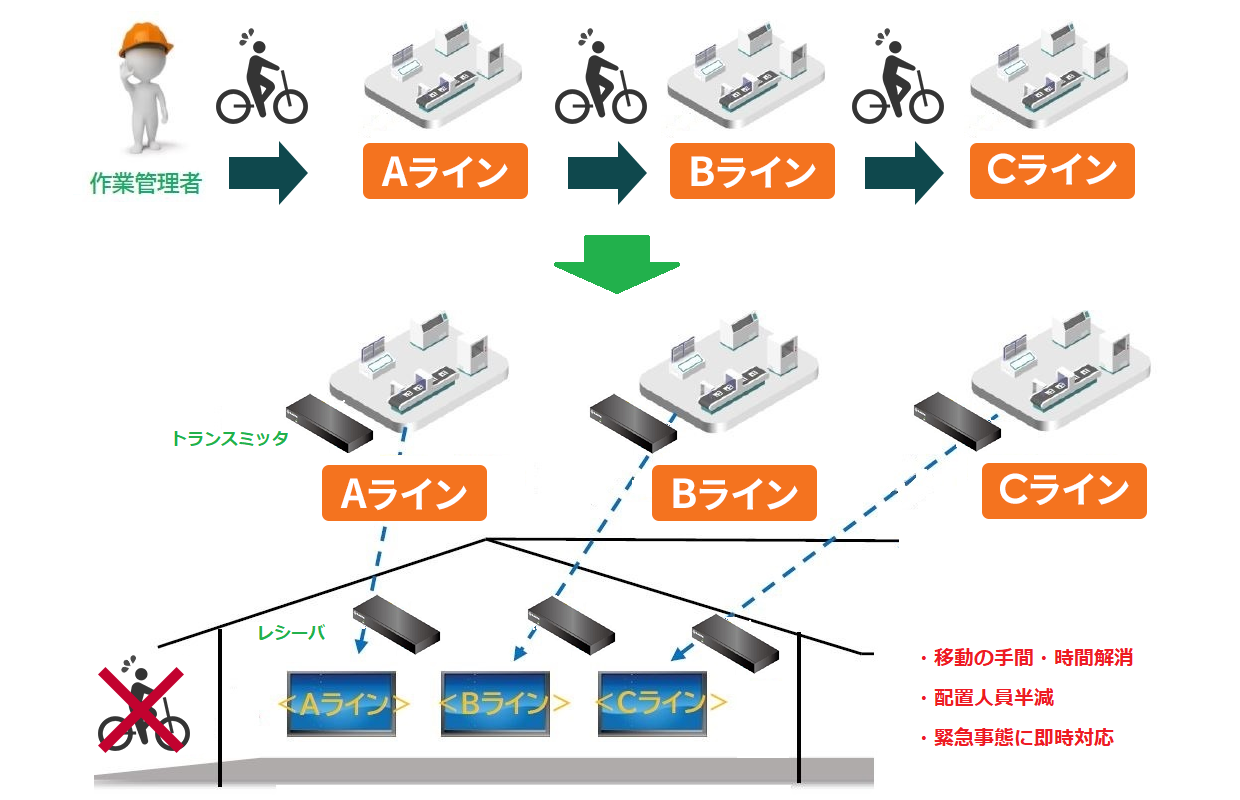

製造業向けリモート監視・操作（ライン監視）

製造ラインの状況を、一元的に監視・操作することができます。

課題
工場内での検査工程において、作業管理者が３カ所あるラインに設置してあるモニターを監視するために、移動を頻繁に行っていました。
敷地が広いので自転車で移動し、運搬車があるなど安全でないところを通る場合もありました。移動にも時間がかかっていました。

解決方法
KVMエクステンダ KVX による遠隔管理を導入。
【構成のポイント】
従来：ラインの機器の監視・管理を３つのラインのモニターの場所まで毎回移動して実施する。
改善：管理室を設け、ライン監視の情報を１か所で行えるようにした。KVXトランスミッタを各ラインの監視用PCに設置し、管理室のレシーバに接続。管理室のモニターをレシーバに接続し、ラインの映像・情報を表示する。

導入の結果
別の建屋に監視室を設け移動をせずに1か所でライン監視を行うことができるようになり、以下のメリットが得られました。
・移動時間の削減
・1か所で集中監視・管理
・配置人員半減・シフト見直しが可能に
・空き時間を別作業に割り当ても可能に

緊急時の対応では、従来現場に駆けつけなければならないところを、監視室内で即時対応ができるようになったことも大きなメリットとなりました。

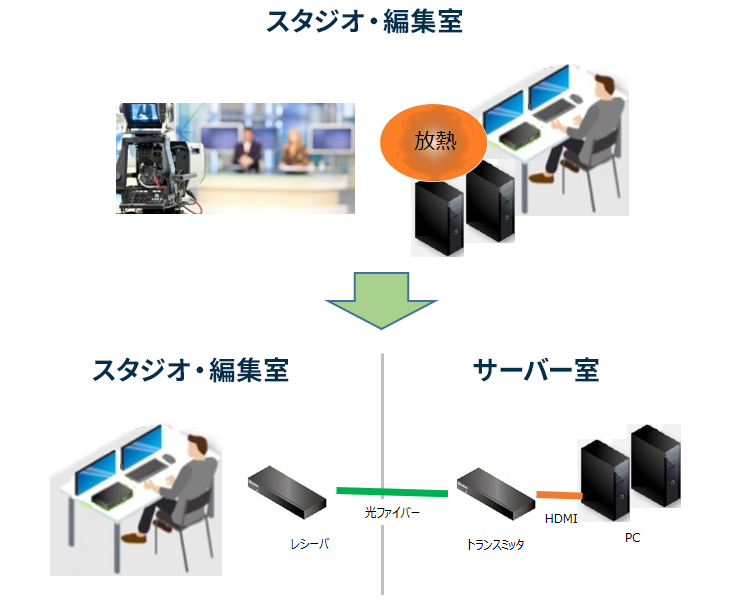

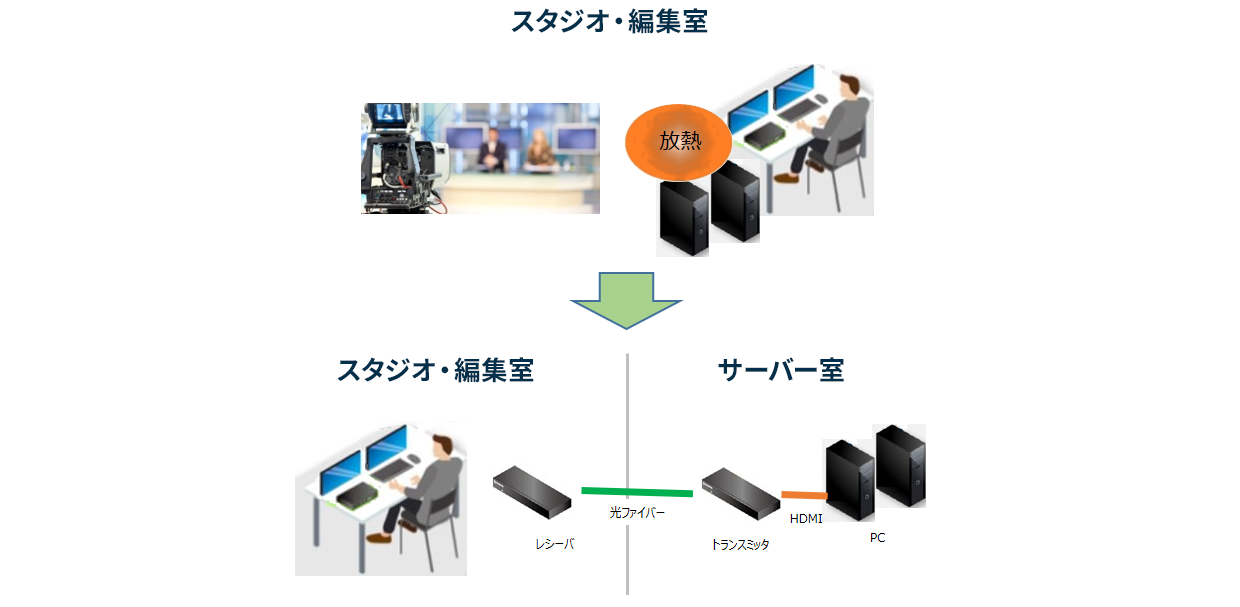

映像撮影スタジオ向けリモート操作

PCを移動し、スタジオでの制作・編集環境を改善

課題
各種の撮影ができるスタジオの映像編集の現場で、編集のためにデスクの足元に設置した多くのPCからの放熱が問題になっていました。複数の機材により作業環境が手狭にもなっていました。

解決方法
PCをサーバー室に移動し、KVMエクステンダ KVX によりPCを離れた編集室で操作。
【構成のポイント】
従来：スタジオ内の編集室にPCを設置し直接操作。
改善：サーバー室を設け、PCをそこに移設。編集室とサーバー室をKVXで接続。編集室のKVXレシーバから遠隔のPCの操作を行えるようにした。

導入の結果
KVXを導入することで、以下のようなメリットが得られました。
・KVXは熱を発しないので、放熱するPCをサーバー室に遠ざけることで、快適な環境で作業できるようになった。
・多くの編集用PCをサーバー室に移設し管理することにより、編集室の作業環境を広く使えるようになった。

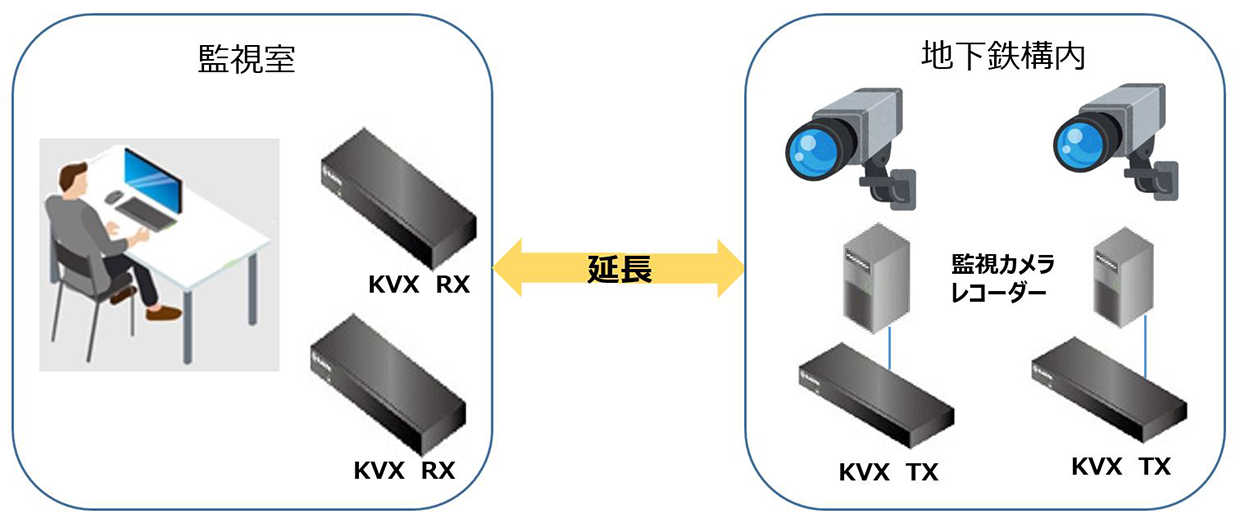

地下鉄向けリモート監視

監視カメラの操作を監視室から低コストで集中的に実行

■カメラのレコーダーへのアクセスをKVXで延長
■レコーダから離れた管理室で一括して監視可能に

課題
・地下鉄の駅構内の監視カメラをカメラレコーダー（NVR）につなぎ、映像を中央管理室から確認・操作したい。
・異なる配置箇所のカメラを一括して管理したい。
・低コストに遠隔管理できるシステムにしたい。

解決方法
・監視カメラに接続されたレコーダーをKVXエクステンダと接続
。 ・監視室の手元のKVXエクステンダにモニター、キーボード、マウスをつなぎ、レコーダーの映像を監視。

導入の結果
KVXを導入することで、以下のようなメリットが得られました。
・監視カメラへのアクセスを、KVXエクステンダの導入により低コストに延長できた。
・複数個所のカメラを一括して操作・管理できるようになった。

製品ラインナップ

延長したい距離に合わせ、LAN ケーブル用 (RJ45) と光ファイバケーブル用 (SFP) に対し、シングルモニタ版・デュアルモニタ版それぞれ、デジタル映像端子 3 タイプ (DVI-D* / HDMI / DisplayPort) をご用意しています。(* デュアルモニタ版はDVI-Iです。)

トランスミッタ・レシーバ セット - 1 画面対応 (-100) ・2 画面対応 (-200)

KVM エクステンダ KVX シリーズ

品番	映像端子	ネットワーク端子	延長距離	最大解像度	その他の仕様
KVXLC-100-R2 / -200-R2	DVI-D	RJ45	100m	1920x1200 @60Hz	USB：4ポート アナログオーディオ シリアルポート (DB9) 動作温度：0～50℃ 電源アダプタ付属：DC5V 2A
KVXLCF-100-R2 / -200-R2	DVI-D	SFPスロット	SFPによる	1920x1200 @60Hz
KVXLCH-100 / -200	HDMI	RJ45	100m	3840x2160 @30Hz
KVXLCHF-100 / -200	HDMI	SFPスロット	SFPによる	3840x2160 @30Hz
KVXLCDP-100 / -200	DP	RJ45	100m	3840x2160 @30Hz
KVXLCDPF-100 / -200	DP	SFPスロット	SFPによる	3840x2160 @30Hz
KVXLCHDP-200	DP/HDMI	RJ45	100m	3840x2160 @30Hz
KVXLCHDPF-200	DP/HDMI	SFPスロット	SFPによる	3840x2160 @30Hz

※ アナログ VGA の場合は、KVXLC(F)-100-R2 と KVGA-DVID の組み合わせでご利用ください。

サポート対象SFP

品番	種別	モード	コネクタ	距離	備考
LFP441	二芯	マルチ	LC	550m	850nm
LFP442	二芯	シングル	LC	20km	1300nm

※ 光延長の場合には、ケーブル仕様に合わせ、別途ご用意ください。
